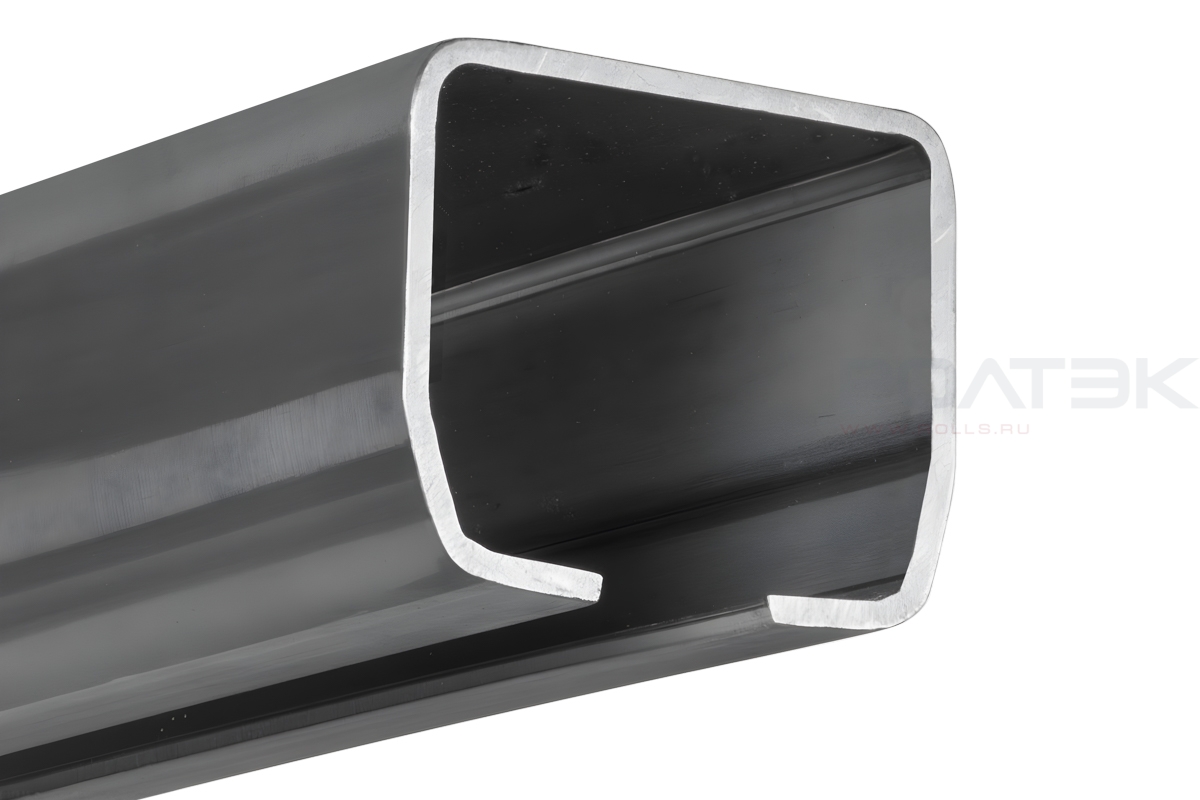

Направляющая Ролтэк ЭКО 6000 мм

Код: 5033

Направляющая Ролтэк ЭКО общей длиной – 6000 мм. Используется, как направляющая балка для роликовых опор Ролтэк ЭКО, откатных (консольных) ворот.

Ширина перекрываемого проёма: до 4 м.

5 700

Получить консультацию

Описание


Направляющая является наиболее ответственным элементом в конструкции откатных (сдвижных) и подвесных ворот. Она обеспечивает передачу усилий от створки ворот к фундаменту через опоры ЭКО. При изготовлении откатных самонесущих ворот створку необходимо делать максимально жесткой, чтобы она выдерживала изгиб под собственным весом.

Особенности

Направляющие ЭКО изготавливаются методом прокатки из качественной высокопрочной стали.

Выбранная РОЛТЭК марка стали применяется при производстве изделий с высокими требованиями к прочности и свариваемости, где невозможно применение простой конструкционной стали. При прокатке направляющих используется высококачественное оборудование, благодаря которому гарантируется высокая точность всех направляющих:

  • прямолинейность (допустимый изгиб) направляющей не более 1,5 мм/м
  • закручивание направляющей не более 0,5°/м
  • остальные допуски на размеры выполняются в соответствии с европейским стандартом EN 10162.

Масса 1 п.м. направляющей ЭКО = 5,6 кг

Поверхность направляющей защищена антикоррозийной смазкой. Смазку внутренней поверхности направляющей при монтаже производить не требуется! При изготовлении двустворчатых откатных ворот при расчетах необходимо уменьшать допустимые силы F1 и F2 в 1,5 раза.

Технические характеристики


Максимальная масса ворот (кг) 500
Ширина перекрываемого проёма (м) 4
Сечение профиля (мм) 69х59
Толщина материала (мм) 3.5
Материал S355, EN 10149-2-13
Прямолинейность (допустимый изгиб) направляющей не более (мм/м) 1.5
Закручивание направляющей не более (°/м) 0.5
Масса 1 п.м. направляющей ЭКО (кг) 5.6
Технические характеристики
